6500万像素CameraLink超高速工业相机WP-CL6500/M
产品简介
针对工业领域电磁环境恶劣的特点，相机加强了抗干扰性能。相机采用CameraLink接口，6500万像素下稳定传输帧率高达12.5帧/秒。相机内置ISP（图像处理模块），保证在此速度下电脑极低的CPU开销，支持一台电脑上多台相机同时工作。CameraLink接口，兼合base/medium/Full/Deca模式，符合CameraLink V2.0协议和GenICam标准，符合GenCP V1.1标准通信协议。兼容 Windows XP(32位) 、Win7(32/64位)、 Win8(32/64位) 、Win10(32/64位)及Linux操作系统。SDK支持VC、VB、C#、Python、Labview等二次开发语言 。支持Labview；Halcon；OpenCV等第三方软件。
产品特色
■ 高品质37.4mm大面阵CMOS全局曝光图像传感器（Sensor）；
■ 专利授权的平整度调解方案，杜绝区域虚焦；
■ 优秀的散热设计，精准控制温度，保持温度恒定；
■ 支持设置sensor目标温度的风扇转速自适应功能；
■ 512MB 板上缓存用于突发模式下数据传输或图像重传；
■ 10TAP输出时，6500万像素在85M时钟下帧率可达12.5fps；
■ 支持锐度/降噪/伽马校正/查找表/黑电平/亮度/对比度等ISP功能；
■ 支持软件触发/硬件触发/自由运行，支持通过CameraLink采集卡触发相机；
■ 支持自动曝光，伽马矫正,LUT等ISP功能；支持FFC功能，提供更均匀的画质；
■ 符合CameraLink V2.0协议和GenICam标准
■ 符合GenCP V1.1标准通信协议
■ 华谷动力科技WorkVision软件SDK统一平台；
■ 通过12芯Hirose接口直流供电,电压范围12V~26V
产品参数表
型号：WP-CL6500/WP-CL6500M 6500万像素CameraLink接口工业相机
型号 | WP-CL6500 | WP-CL6500M |
图像色彩 | 37.4mm大靶面CMOS彩色 | 37.4mm大靶面CMOS黑白 |
图像传感器 | GMAX3265 | |
像元尺寸 | 3.2×3.2μm | |
分辨率/帧率 | 9280×6992（全分辨率）：12.5帧/秒(FPS) | |
曝光时间 | 16μs-15s | |
快门类型 | 全局快门（Global） | |
光谱响应范围 | 380 - 650 nm | 380 - 1050nm |
支持时钟 | 34M/51M/68M/85M | |
位深 | 10 位 | |
GPIO通用接口 | 12芯Hirose口：3路光耦隔离输入，3路光耦隔离输出；1路RS232串口 | |
图像格式 | 彩色：BayerRG8，BayerGB8； 黑白：Mono8 | |
信噪比/宽动态 | ＞40dB / 66dB | |
接口 | 数据传输：CameraLink接口，支持deca / 镜头接口：M58 x 0.75 | |
供电方式/功耗 | 通过12芯Hirose接口直流供电,电压范围12V~26V / 24V≈6.8W | |
外形尺寸/重量 | 72*72*65mm(不含镜头座和后壳接口) / 490克 | |
温度 | 工作温度：一30℃到+50℃ / 存储温度：一30℃到+80℃ | |

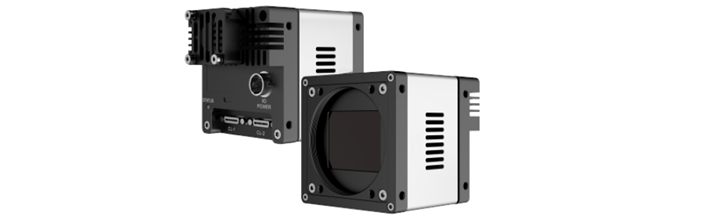

WP-CL6500/CL6500M 彩色/黑白6500万CameraLink相机
