360°内壁外壁工业镜头 360度广角C口 机器视觉检测
使用更少的相机拍摄物体的每个面，已经成为机器视觉市场上常见的需求，这种需求在饮品、药品和汽车等行业已经非常普遍。针对这种需求，华谷动力已有成熟的解决方案，仅需一个镜头、一台相机就能将物体的环外侧或带孔物体内侧清晰成像。
在传统机器视觉解决方案中，拍摄物体的外壁信息，需要多台相机分别拍摄物体的一个面，再将图片合成。

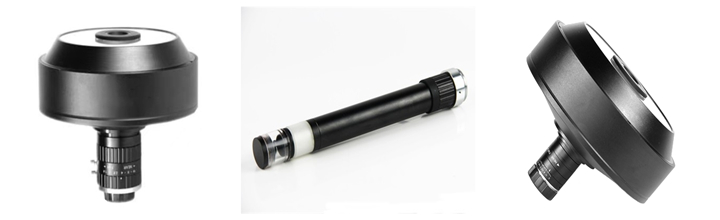

360°外壁镜头应用于拍摄物体的外壁信息，只需一台相机便可在一幅图像中呈现物体环外测，无需多台相机、多个镜头，有效简化视觉系统的布局，降低成本。360°外壁镜头适用于检测药瓶、塑料盖、瓶颈、预成型件、螺丝和机械零件等。
360°内壁镜头应用于拍摄内孔底部及其垂直内壁，可从外部检测内部，无需将镜头置入孔洞内部，得益于大视角(82°)和创新的光学设计，这款镜头拥有超大景深，可同时将物体顶部与底部清晰成像。被测物的直径越大，可测量的高度越高，可拍摄测量物直径：5mm-120mm，测量高度：5mm-123mm。360°内壁镜头是用于检测诸如圆柱、孔洞、瓶子、螺纹物件和机械零件等物体内部的优良解决方案。
型 号 | WP-RND360-C 内壁镜头 | ||
芯片靶面 | 2/3" | ||
最大像面 | 6.6mm | ||
工作距离 | 2.7mm - 70mm | ||
光谱范围 | 450-650nm | ||
接口类型 | 标准C口 | ||
工作温度 | -20℃ ~ +60℃ | ||
光学 参数 | 直径mm | 高度mm | 工作距离mm |
5 | 5 | 2.7 | |
10 | 10 | 6 | |
20 | 21 | 11 | |
30 | 31 | 17.2 | |
40 | 41 | 23 | |
50 | 51.2 | 29 | |
60 | 61.4 | 35 | |
80 | 82 | 46.5 | |
100 | 102.3 | 58.3 | |
120 | 123 | 70 | |

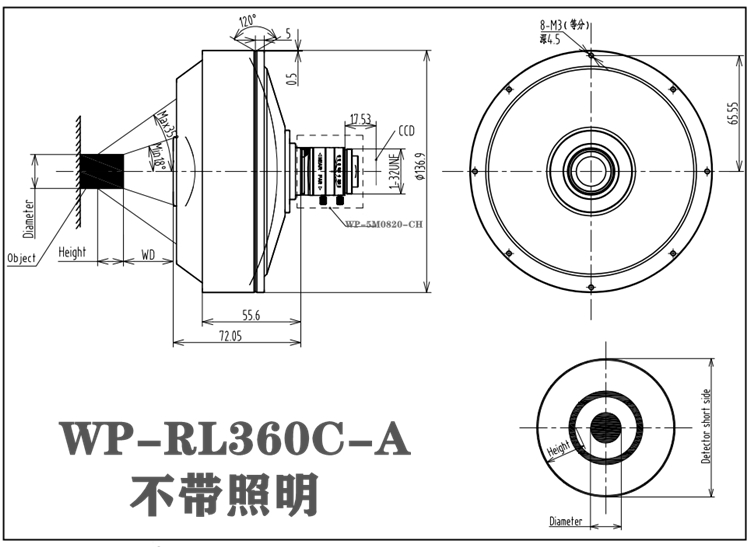

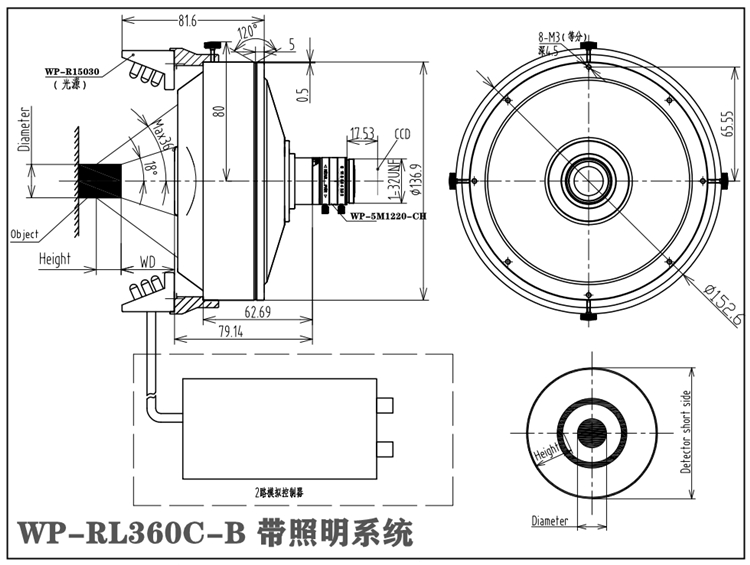

型 号 | WP-RL360C-A | WP-RL360C-B | ||||||||
芯片靶面 | 1/3" | 1/1.8" | ||||||||
最大像面 | 3.6mm | 5.32mm | ||||||||
工作距离 | 19mm - 46.2mm | 9mm - 45.4mm | ||||||||
光圈范围 | F6~F16 | F8~F16 | ||||||||
接口类型 | 标准C口 | 标准C口 | ||||||||
工作温度 | -20℃ ~ +60℃ | -20℃ ~ +60℃ | ||||||||
光学 参数 | 测量物直径mm | 测量 高度mm | 工作 距离mm | 通光 孔径 | C% | 测量物直径mm | 测量 高度mm | 工作 距离mm | 通光 孔径 | C% |
7.5 | 4.6 | 46.2 | F16 | 14 | 7.5 | 5.3 | 45.4 | 16 | 12 | |
10 | 6.8 | 42.2 | F12 | 19 | 10 | 7.7 | 41.5 | 16 | 17 | |
15 | 10.9 | 34.5 | F10 | 30 | 15 | 11.8 | 33.8 | 12 | 27 | |
20 | 15.3 | 26.9 | F8 | 43 | 20 | 16.5 | 26.2 | 12 | 37 | |
25 | 19.54 | 19 | F6 | 55 | 25 | 20.7 | 18.5 | 10 | 51 | |
/ | / | / | / | / | 30 | 25 | 9 | 8 | 62 | |
C（%）拉伸比=顶视图直径（px）/相机芯片短边（px）×100 | ||||||||||

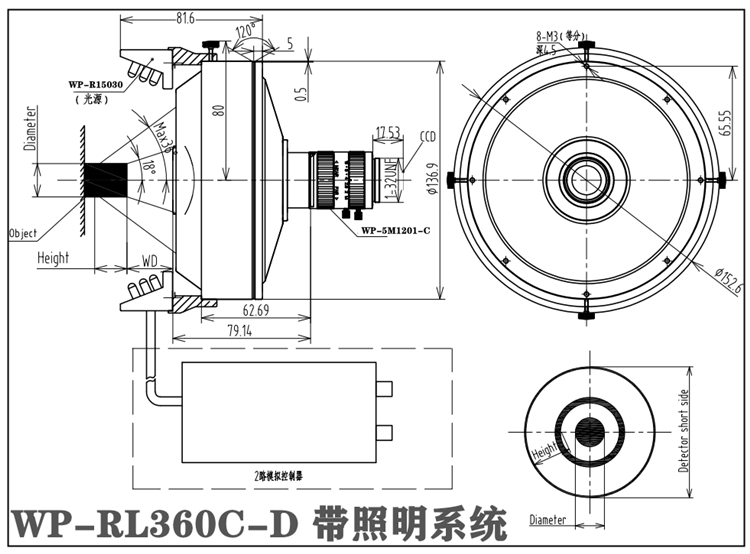

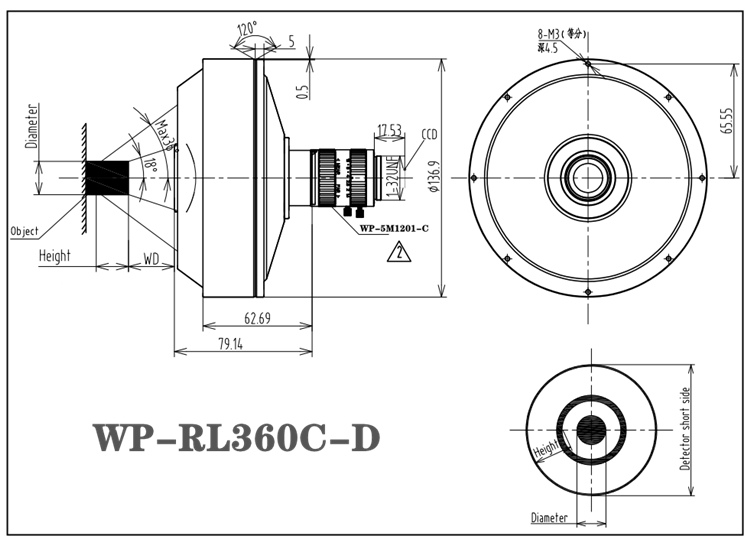

型 号 | WP-RL360C-C | WP-RL360C-D | ||||||||
芯片靶面 | 2/3" | 1/1.8" | ||||||||
最大像面 | 6.6mm | 5.32mm | ||||||||
工作距离 | 14mm - 48.2mm | 9mm - 50mm | ||||||||
光圈范围 | F8~F16 | F8~F16 | ||||||||
接口类型 | 标准C口 | 标准C口 | ||||||||
工作温度 | -20℃ ~ +60℃ | -20℃ ~ +60℃ | ||||||||
光学 参数 | 测量物直径mm | 测量 高度mm | 工作 距离mm | 通光 孔径 | C% | 测量物直径mm | 测量 高度mm | 工作 距离mm | 通光 孔径 | C% |
/ | / | / | / | / | 4.5 | 2.7 | 50 | 16 | 8 | |
7.5 | 4 | 48.2 | F16 | 11 | 7.5 | 5.3 | 45.4 | 16 | 12 | |
10 | 6.3 | 44.4 | F16 | 16 | 10 | 7.7 | 41.5 | 16 | 17 | |
15 | 10.6 | 36.8 | F12 | 25 | 15 | 11.8 | 33.8 | 12 | 27 | |
20 | 14.6 | 29.2 | F12 | 36 | 20 | 16.5 | 26.2 | 12 | 37 | |
25 | 19.24 | 21.6 | F10 | 49 | 25 | 20.7 | 18.5 | 10 | 51 | |
30 | 23.4 | 14 | F8 | 63 | 30 | 25 | 9 | 8 | 62 | |
C（%）拉伸比=顶视图直径（px）/相机芯片短边（px）×100 | ||||||||||

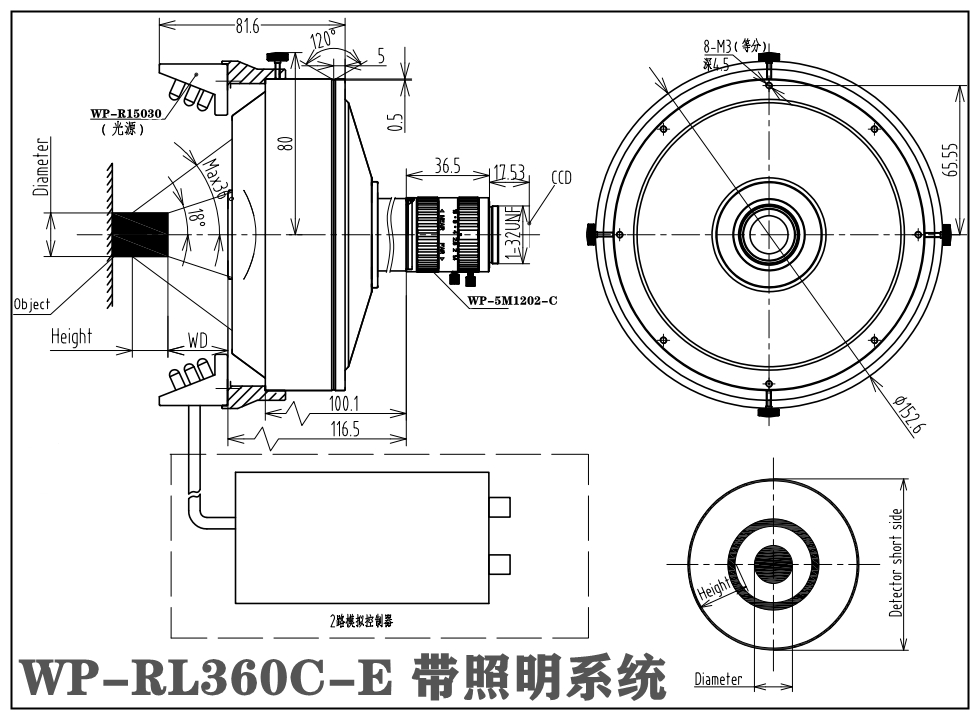

型 号 | WP-RL360C-E | ||||
芯片靶面 | 1/3" | ||||
最大像面 | 3.6mm | ||||
工作距离 | 9mm - 46.5mm | ||||
光圈范围 | F6~F16 | ||||
接口类型 | 标准C口 | ||||
工作温度 | -20℃ ~ +60℃ | ||||
光学 参数 | 测量物直径mm | 测量 高度mm | 工作 距离mm | 通光 孔径 | C% |
7.5 | 6.4 | 46.5 | F16 | 14 | |
10 | 8.5 | 43 | F12 | 19 | |
15 | 12.8 | 34.7 | F10 | 30 | |
20 | 17 | 27 | F8 | 43 | |
25 | 21.3 | 19 | F6 | 55 | |
30 | 25.6 | 9.7 | F6 | 62 | |
C（%）拉伸比=顶视图直径（px）/相机芯片短边（px）×100 | |||||
